Le système
Une infrastructure solaire pensée comme un produit industriel.
Cinq couches, un produit. Chaque élément est conçu pour être fabriqué, transporté, déployé et répété d’un site à l’autre.
Modèle structurel · Atelier Masse pour SUUN, étude de conceptionArchitecture produit
Cinq couches.
SUUN standardise ce qui est d’habitude redessiné chantier par chantier : portée, appuis, interfaces et séquence de montage. Le projet reste adapté au site ; le cœur structurel se répète.
Pilier

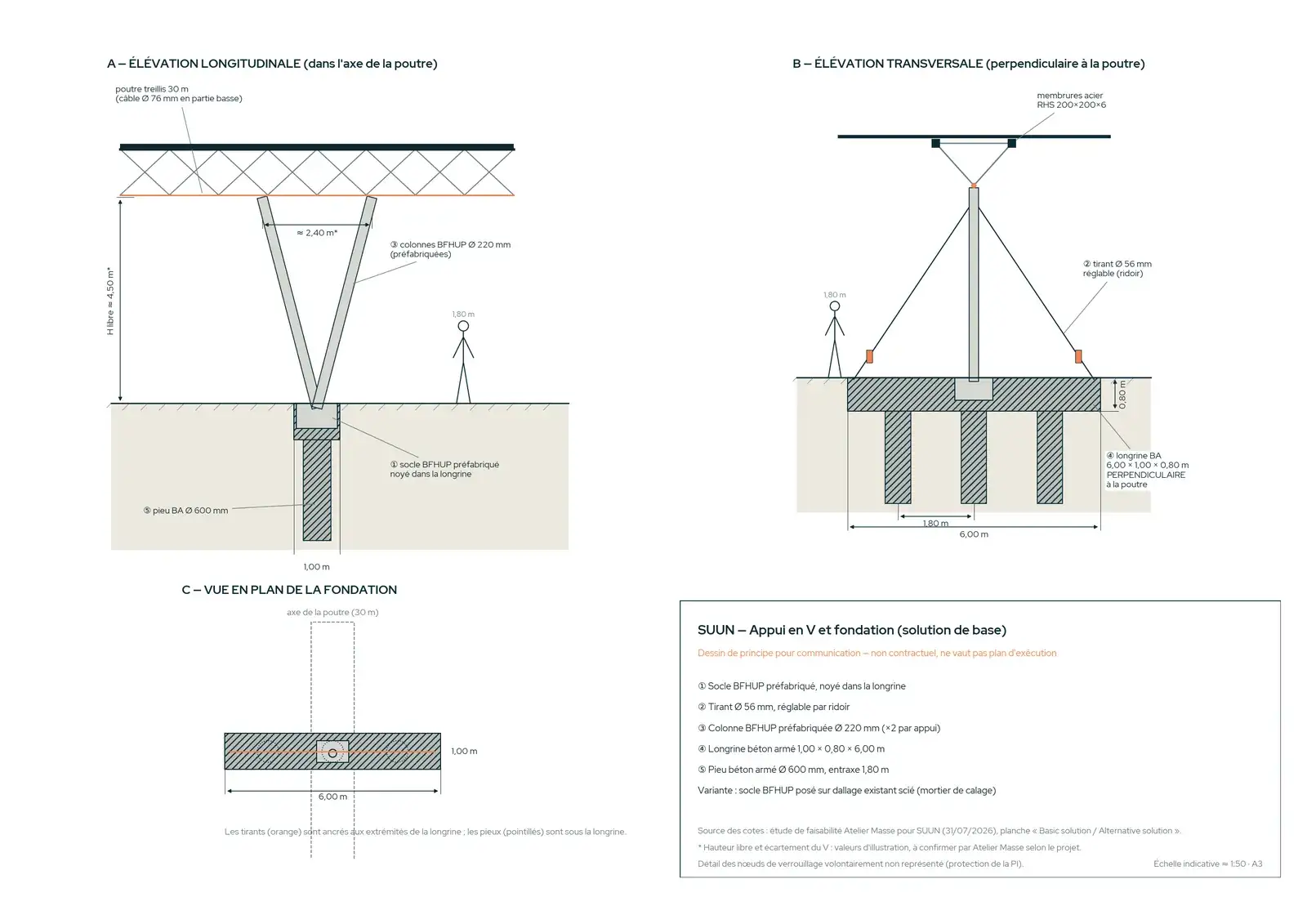

Colonnes en V en BFUP préfabriquées, calculées selon les Eurocodes. Référence : colonnes de Ø 220 mm pour une portée de 30 m (étude de conception, Bischwiller).
Conçu et calculéARKLOCK
Le système structurel déployable : pré-assemblé en usine, transporté replié, déplié puis verrouillé sur site.
Conçu, prototype en préparationModule de 30 m
L’unité standard entre deux appuis, répétée en ligne : câble inférieur tendu, éléments comprimés en BFUP, membrures supérieures en acier.
Conçu et calculéCouche photovoltaïque
Rails sur les membrures supérieures, compatibles avec les modules et systèmes de fixation du marché.
DisponibleCouche énergie
Recharge, stockage, éclairage et capteurs portés par la structure.
En intégrationChiffres de conception
Les repères de l’ouvrage.
Du camion au parking
Déplacer le chantier vers l’usine.
Sur site, le travail se réduit aux fondations aux points d’appui, à la pose des piliers, au levage des poutres pré-assemblées, à la mise en tension puis à la pose des panneaux.
Vision SUUNIngénierie site
Sol, réseaux, vent, neige, gabarits, implantation et raccordement.
Préfabrication
Piliers BFUP et treillis produits en environnement industriel contrôlé.
Transport compact
Les modules voyagent repliés plutôt que montés pièce par pièce sur site.
Déploiement
Levage, ouverture, verrouillage, puis intégration du photovoltaïque.
Les performances de chantier dépendent du site, du sol, des contraintes d’exploitation et du dimensionnement final. Les gains annoncés par SUUN restent des objectifs d’ingénierie tant qu’ils n’ont pas été validés sur chantier.
Fiche technique
Les données de l’ouvrage.
Données issues de la note de conception d’Atelier Masse pour le projet de Bischwiller (réf. 26-012-SUUN-TASK01, juillet 2026). Chaque projet fait l’objet de ses propres vérifications.
| Portée entre appuis | 30 m |
|---|---|
| Profil de la poutre | Treillis triangulaire : diagonales BFUP Ø 120 mm, membrure inférieure en câble Ø 76 mm, entretoises acier RHS 200×200×6 |
| Appuis | Colonnes en V en BFUP Ø 220 mm, stabilisées par tirants Ø 56 mm réglables |
| Matériau | BFUP Ductal® ArchiStructure, fibres inox : fck 130 MPa, classe A1 au feu, porosité à l’eau 6 % |
| Acier | S355 J0 |
| Charges (Bischwiller) | Neige région C1, sk = 0,65 kN/m² ; vent région 2, qp = 0,83 kN/m² ; panneaux 0,5 kN/m² |
| Fondations | Longrine béton armé sur pieux, ou platine BFUP sur dalle existante si le poids propre équilibre le soulèvement |
| Référentiels | Eurocodes 0, 1, 2, 3 · NF P18-470 · NF P18-710 · NF P18-451 |
| Modélisation | Modèle filaire non linéaire, théorie du 3e ordre (SOFiSTiK) |
Options
Suun Light, configurée pour votre site.
Suun Light Nordic
Structure renforcée pour les fortes charges de neige et les climats froids.
Habillage des poteaux
Finitions et protections des appuis assorties à l’architecture du site.
Étanchéité 100 %
Couverture étanche pour un abri complet des véhicules et des usagers.
Bord de mer
Configuration pour environnements salins et vents littoraux.
Prescrire le système.
Principes structurels, données matériau et modèles de cahier des charges sont disponibles sur demande pour les projets qualifiés.
